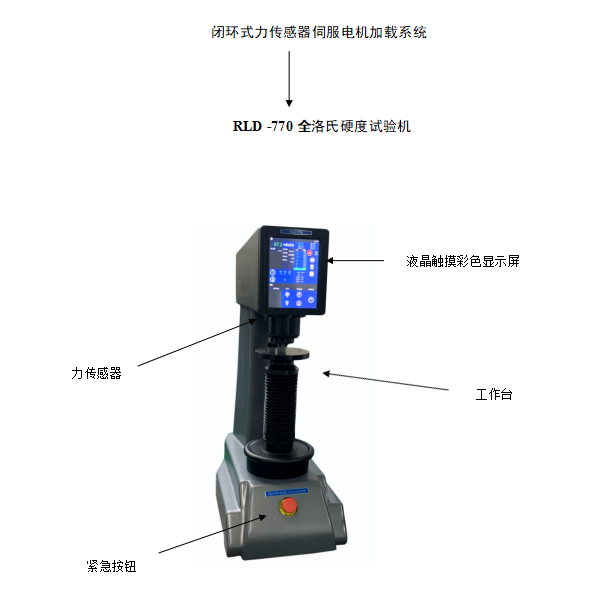

RLD-770 闭环全洛氏硬度计
产品型号:RLD-770
产品产地:上海
发布日期:2022-02-22
浏览次数:
咨询电话:021-69715191
关 键 词:全洛氏硬度试验机
下一个产品 没有了

详细介绍

一,仪器结构:

全闭环无刀口结构(专利)


二,原理:

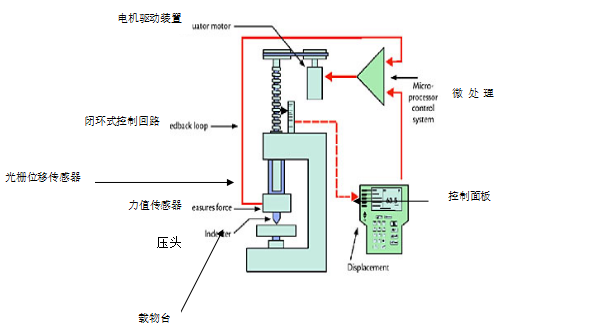

本机器采用世界上目前最新的全自动闭环式传感器控制技术, 由无级伺服电机直接驱动球轴承加力, 并由力值传感器闭环反馈加力过程及大小至微分级,

本机器采用无刀口结构。永远消除传统砝码杠杆放大加载系统随使用时间的增加由于液压或电机减速误差, 或主轴刀口摩擦而引起的过加载或少加载波动.并且避免弹簧加载系统由于随循环使用而引起弹性系数变化导致加载误差. 大大提高准确性及重复性.

高精度压痕深度光栅位移传感器位于主轴同一垂直中心线并与力传感反馈回路及控制器闭环式连接,再经放大器细分,使其灵敏度及分辨率高达0.1微米级.

程序软件对力,位移及光学等硬件系统的微小误差有自动修正功能.

GR&R值可达到5%(传统砝码加载系统在12%-15%之间).


三,机器特点:

1. 加载系统:

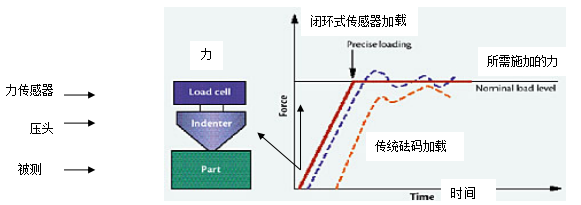

RLD -770 全洛氏硬度试验机采用闭环式传感器加力系统由伺服电机驱动加载。力传感器经放大器和控制面板形成闭环式反馈回路,以跟踪加力过程。消除了任何加载的波动现象,如下图,这是传统砝码无法达到的。分辨率达微分级。有很高的精度和重复性。精度可达0.1%。

2.测深系统:

RLD-770 全洛氏硬度试验机采用高精密光栅位移传感器。经放大电路放大,有很高的分辨率, 达0.05微米。

3.其他特点:

1 全自动测量并数字显示洛氏及表面洛氏测试值

1 闭环式控制系统,高精度力传感器控制电机加载

1 高精度光删位移传感器测量压痕深度

1 逻辑菜单指示性简易操作

1 力值加载过程曲线直观显示

1 开机时自动机器性能诊断

1 压头加载时上下运动动态显示

1 USB数据输出

1 一键测量、工作台自动上下(可选)

1 250Kg以内布氏硬度标尺(可选)

四,技术参数:

1. 基本配置

1 主体

1 闭环式传感器加载系统

1 60mm工作台

1 V型工作台

1 洛氏金刚石压头

1 洛氏1/16”钢球压头

1 HRC,HRB, HR15N and HR30T 硬度块

1 合格证

1 防尘罩

2. 遵循标准

符合GB符合GB4340、ISO6507、EN-ISO6507、ASTM E92、DIN50133、JIS Z2244标准要求。

3. 测量方法:

洛氏法

洛氏法采用测深原理。

4. 试验力

洛氏:60-100-150kgf/10kgf初试验力

表面洛氏15-30-45kgf/3kgf初试验力

5. 硬度标尺

洛氏A-B-C-D-E-F-G-H-K-L-M-P-R-S-V

表面洛氏:15N,30N,45N,15T, 30T, 45T, 15X, 30X, 45X, 15W, 30W, 45W, 15Y, 30Y, 45Y

6 其他参数

1 式样最大高度:300mm

1 式样最大深度:200mm

1 显示精确位: HR一位 (00.0) 或两位(00.00) -可选

1 电源: 220V, 50/60Hz

1 尺寸:325mm/535mm/780mm

1 接口:RS232, AUX, RS485

1 工作温度:8-44

1 湿度:10-90%
